氣動C型組裝架（10.5米）介紹

　　一、設備概述

　　主要適用于干貨保溫箱，房車和冷藏箱體的組裝。

　　二、設備原理

　　C型氣動組裝原理采用機架為橫向基準，利用標準底板為定位基準，行走架為平面為基準利用大缸徑氣缸帶動橫向小車和縱向小車夾緊合攏箱體，完成車廂的整體組裝。

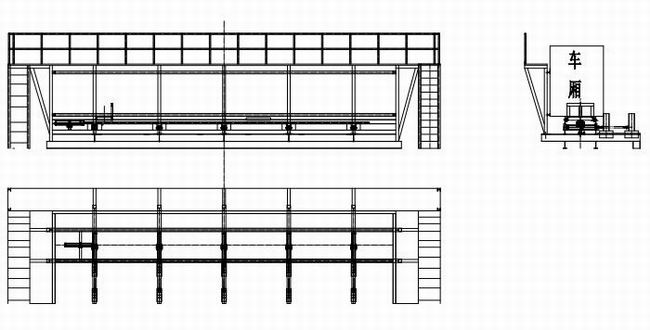

　　設備原理圖

　　三、設備組成

　　C型氣動組裝架由底座、機架、橫向行走機構，縱向行走機構，組裝平臺、電控系統和氣動系統組成。

　　1、底座

　　底座采用國標H鋼鉆孔局部焊接而成，與其他構件的連接方式為螺栓，是組裝架的基礎，保證設備的整體水平。

　　2、機架

　　機架由支柱和箱體檔桿組成。

　　支柱采用國標H型鋼焊接而成，箱體檔桿采用整根H鋼和支柱采用螺栓連接。

　　3、橫向行走機構

　　橫向行走機構由橫向小車，橫向行走架和軌道組成。

　　橫向小車采用H型鋼，行走輪，氣缸連接機構組成。

　　橫向行走架采用H焊接完成，采用螺栓連接，調平鋪設導軌。

　　4、縱向行走機構

　　縱向行走機構由橫向小車，縱向行走架和軌道組成。

　　縱向小車采用H型鋼，行走輪，氣缸連接機構組成。

　　縱向行走架采用H焊接完成，采用螺栓連接，調平鋪設導軌。

　　5、組成平臺

　　組成平臺由工作臺面、步梯和護欄等組成。用于工作人員在箱體四周打釘，涂膠。

　　6、電控系統

　　采用PLC+觸摸屏及旋鈕開關控制，電柜采用304不銹鋼，主電氣原件采用施耐德，ABB等進口原件。

　　7、氣動系統

　　氣動系統由大缸徑氣缸、電磁換向閥、調速閥、接頭、過濾器和氣管等原件組成。原件均臺灣采用亞德客。

　　四、設備參數

　　設備外形尺寸：12米X4.1米X3米（長X寬X高）

　　*箱體尺寸：10米X2.8米X2.8米（長X寬X高）

　　*小箱體尺寸：1.5米X1.9米X1米（長X寬X高）

　　氣缸*壓力：2噸（可調）

　　五、設備特點

　　1、設備組裝箱體大小可調范圍廣泛，無需更換車型是調整定位。

　　2、氣動夾具保證箱體的定位快速，準確。保證箱體各面貼合緊密，無氣孔氣泡充分發揮膠的粘合力。

　　3、設備緊湊，占地面積小。

　　六、設備圖片

C型組裝架

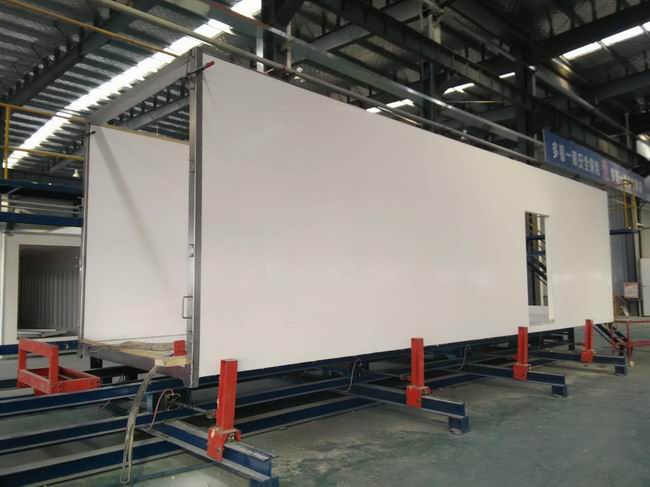

C型組裝架車廂組裝中

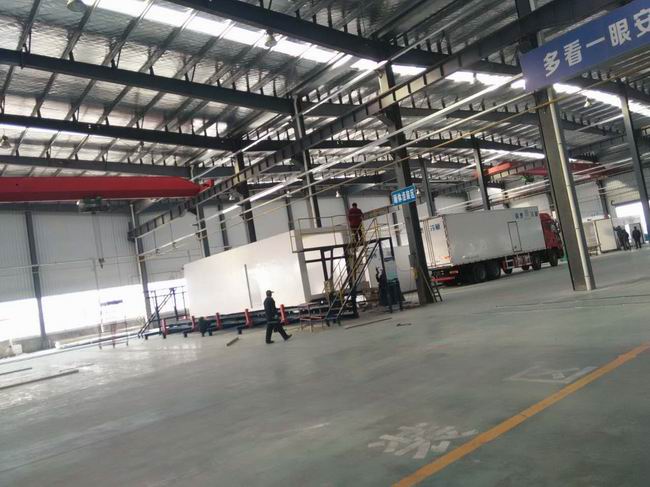

C型組裝架車廂組裝中
